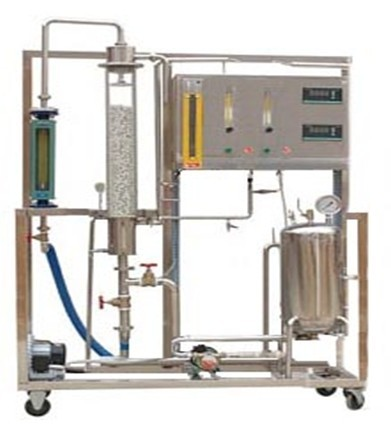

SB-XS/TL填料吸收實驗裝置
實驗?zāi)康模?/span>
1、了解填料吸收塔的結構、流程及操作方法。
2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3、測定總傳質系數Kya，并了解其影響因素。
主要配置：
吸收塔、風機、混合穩壓罐、流量計、U型壓差計、蓄水箱、水泵、壓力儀表、溫度儀表、不銹鋼框架、控制屏。
技術參數：
1、吸收塔采用填料塔，尺寸：φ100×800mm，塔體為透明有機玻璃，便于學生觀察相關實驗現象
2、填料：φ10×10×1mm瓷拉西環，吸收介質：二氧化碳?xì)怏w，吸收劑：水。
3、風機：風壓≥0.04Mpa,排氣量≥85 L/min。
4、流量計流量：氣體轉子流量計兩個，大流量液體轉子流量計一個
5、壓差計：U型壓差計，觀察上下塔壓降變化。
6、壓力儀表：測量范圍0-2.5MPa，精度0.5級；溫度儀表：測量范圍-50 – 150℃，精度0.5級。
7、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸出。
8、框架為不銹鋼，結構緊湊，外形美觀，流程簡單,操作方便。
9、外形尺寸：2000×600×1700mm。
數據采集型（SB-XCTL/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、溫度、流量等實驗數據。
