SB100L1-6斯太爾汽車工作原理及故障實訓臺

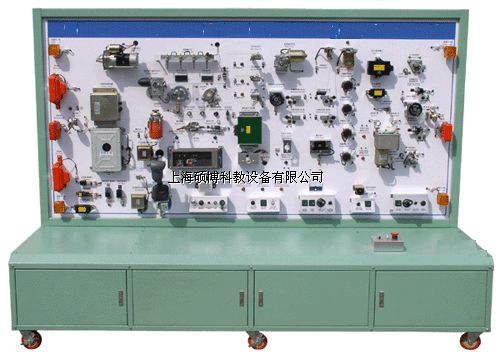

參考圖
型號：斯太爾
一．功能：
1.可演示全車線路工作原理，點火系故障12例，充電起動系故障12例，其它線路故障12例。
2.可演示汽油機供給系工作原理，故障現象5種，故障原因40例(其中化油器分圖放大演示)。
3.可演示潤滑系、冷卻系工作原理。潤滑系故障現象3種原因22例，冷卻系故障現象2種原因12例。
4.可演示柴油機供給系工作原理故障現象5種，故障原因38例，(其中高壓油泵，調速器分圖放大演示)
5.可演示液壓制動和氣壓制動工作原理，液壓制動系故障現象4種，故障原因12例，氣壓制動故障現象4種，原因15例。
6.閃光燈條與系統工作過程同步閃爍提示。
三、技術規格
外形尺寸（約）：約2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：SB100L1-6
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
二．基本配置
|
序號 |
名 稱 |
規格型號/簡介 |
單位 |
數量 |
|
1 |
原理面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
電器實物系統（包括發動機電氣系統，起動/充電，燈光儀表系統） |
原車，真實運行工作。 |
套 |
1 |
|
3 |
汽油機供給系實物材料（化油器與電噴綜合） |
貨車，真實運行工作。 |
套 |
1 |
|
4 |
解剖潤滑實物系統 |
原車 |
套 |
1 |
|
5 |
解剖冷卻實物系統 |
原車 |
套 |
1 |
|
6 |
柴油機供給系實物 |
原車，真實運行工作。 |
套 |
1 |
|
7 |
解剖的液壓制動系統實物工作模型 |
貨車，安裝一邊制動裝置； |
套 |
1 |
|
8 |
解剖的氣壓制動實物工作模型 |
原車，安裝一邊制動裝置； |
套 |
1 |
|
9 |
點火開關 |
原車 |
套 |
1 |
|
10 |
線束 |
配套 |
套 |
1 |
|
11 |
各類繼電器 |
原車 |
個 |
1 |
|
12 |
三相異步電動機 |
YT 100L1-4 |
臺 |
1 |
|
13 |
蓄電池 |
12V 45Ah |
臺 |
2 |
|
14 |
保險絲盒 |
個 |
2 | |
|
15 |
電源總開關 |
50A |
個 |
1 |
|
16 |
移動臺架(帶自鎖腳輪裝置) |
2080×700×1800mm(長×寬×高) |
臺 |
1 |
|
17 |
故障模擬與排除裝置 |
套 |
1 | |
|
18 |
教師手冊 |
套 |
1 | |
|
19 |
合格證與保修卡 |
套 |
1 |
