SB－GP高頻電路實驗箱

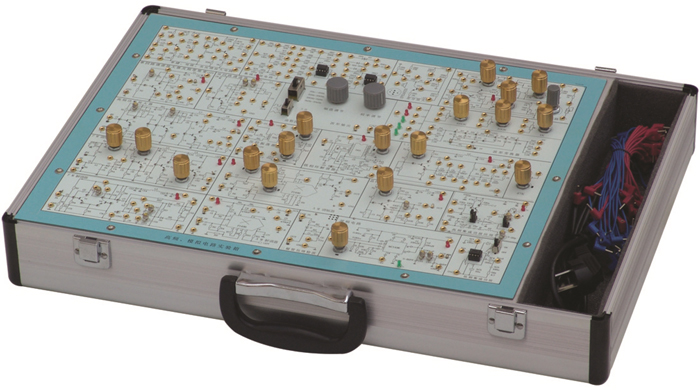

高頻模擬學習機將所有高頻電路和模擬電路實驗?zāi)K、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。
該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。
一、技術性能
△電源:
輸入：AC 220V±l0% 輸出：DC ±5V,-8V,±12V,最大輸出電流均為200mA
△信號源：（函數發生器) 輸出波形：方波、三角波、正弦波頻率范圍：分四檔2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ
幅 值：正弦波Vp－p：0～14V( l4V為峰、一峰值,且正負對稱)
方 波Vp－p：0～24V(24V為峰一峰值,且正負對稱)
三角波Vp－p：0～24V(24V為峰一峰值,且正負對稱)
二、可完成高頻電路實驗：
⑴單調諧回路諧振放大器；
⑵雙調諧回路諧振放大器
⑶高頻功率放大器（丙類）
⑷LC電容反饋三點式振蕩器
⑸石英晶體振蕩器
⑹振幅調制器（利用乘法器）
⑺調幅波信號的解調
⑻變?nèi)荻䴓O管調頻振蕩器
⑼相位鑒頻器
⑽集成電路（壓控振蕩器）構成的頻率調制器
⑾集成電路（鎖相環）構成的頻率解調器
⑿利用二極管函數電路實現波形轉換。
⒀RC集成振蕩器；
⒁混頻電路
⒂集成高頻功率放大器的應用 a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
二、可完成模擬電路實驗：
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
21.波形變換電路
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
22.揚效應管實驗
|
